產品概述：

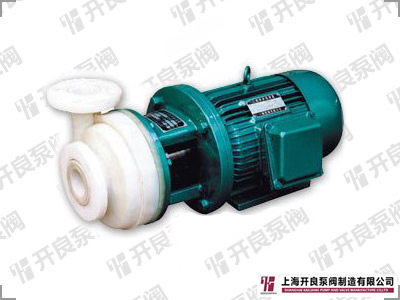

PF型聚偏氟乙烯（PVDF）化工泵是單吸單吸直聯式離心泵，其泵體、泵新蓋、葉輪及其輸送介質接觸的零件采用偏氟乙烯脂膜壓加工而成。聚偏乙烯塑料具有機械強度高，耐腐蝕性能好，是國際上應用較廣的工程塑料之一。
PF型化工泵能輸送-50℃～130℃溫度條件下的多種濃度硫酸、鹽酸、醋酸、磷酸、鉻酸、草酸、氫氟酸和堿液、有機溶劑、氧化劑等化學介質，是化工、氯堿、化肥、染料、試劑、農藥、制藥、電鍍、環保等工業部門輸送不含顆粒的腐蝕性介質的節能型泵。
※ 結構
泵通過接軸與電動機直聯，泵的旋轉方向，自吸入口向電機方向看為順時針方向旋轉，吐出口與軸線垂直向上。
泵的密封，選用聚四氟乙烯（F4）波紋管，外裝成耐腐蝕機械密封。
根據輸送介質的腐蝕及溫度情況不同，泵的角液材料分為
①FRPP）增強聚丙烯（用符號PR表示）適用-5℃～80℃。
（PVDF）聚偏氟乙烯（用符號PF表示）適用-3℃～110℃，凡是在防爆區域使用，需配防爆型電機。
規格及技術參數：
|
型號
PF型 |
進口直徑
mm |
出口直徑
mm |
轉速2900r/min |
轉速1450r/min |
吸上
高度 |
|
流量
m3/h |
揚程
m |
效率
% |
配用電機
KW |
流量
m3/h |
揚程
m |
效率
% |
配用電機
KW |
|
25-20-120 |
25 |
20 |
2.5 |
15 |
40 |
1.1 |
|
|
|
|
|
|
25-20-120 |
25 |
20 |
2 |
20 |
43 |
1.1 |
|
|
|
|
|
|
32-25-125 |
32 |
25 |
6.5 |
20 |
51 |
1.5 |
|
|
|
|
|
|
32-25-125 |
32 |
25 |
5 |
25 |
53 |
1.5 |
|
|
|
|
|
|
40-32-125 |
40 |
32 |
10 |
15 |
50 |
2.2 |
5 |
3.75 |
39 |
1.1 |
3 |
|
40-32-125 |
40 |
32 |
7.5 |
20 |
55 |
2.2 |
3.75 |
5 |
40 |
1.1 |
3 |
|
50-40-145 |
50 |
40 |
16 |
28 |
58 |
3 |
8 |
7 |
50 |
1.5 |
5 |
|
50-40-145 |
50 |
40 |
20 |
26 |
61 |
3 |
10 |
6.5 |
54 |
1.5 |
5 |
|
50-40-145 |
50 |
40 |
25 |
24 |
63 |
3 |
12.5 |
6 |
55 |
1.5 |
5 |
|
65-50-160 |
65 |
50 |
15 |
34 |
44 |
5.5 |
7.5 |
8.5 |
50 |
2.2 |
5 |
|
65-50-160 |
65 |
50 |
25 |
36 |
57 |
5.5 |
12.5 |
8 |
60 |
2.2 |
5 |
|
65-50-160 |
65 |
50 |
30 |
30 |
59 |
5.5 |
15 |
7.5 |
60 |
2.2 |
5 |
|
80-65-160 |
80 |
65 |
30 |
36 |
50 |
7.5 |
15 |
9 |
55 |
3 |
5 |
|
80-65-160 |
80 |
65 |
50 |
32 |
67 |
7.5 |
25 |
8 |
68 |
3 |
5 |
|
80-65-160 |
80 |
65 |
60 |
28 |
65 |
7.5 |
30 |
7.2 |
68 |
3 |
5 |
|
100-80-160 |
100 |
80 |
60 |
36 |
70 |
11 |
30 |
9.2 |
67 |
4 |
5 |
|
100-80-160 |
100 |
80 |
100 |
32 |
78 |
11 |
50 |
8 |
75 |
4 |
5 |
|
100-80-160 |
100 |
80 |
120 |
28 |
75 |
11 |
60 |
6.5 |
71 |
4 |
5 |
